一、項目概況

深圳建筑產業生態智谷園區地處龍崗大運城的核心功能區，毗鄰北部創新副中心，其定位為創新產業母廠基地。園區被博深高速和鹽龍大道分為東、西兩個地塊，其中西部地塊占據主體，基地對外交通總體便捷，鄰近深惠、深大城際軌道交通樞紐站點（圖3）。園區主要由建筑產業研發辦公、產業服務和配套設施構成，其中產業研發辦公與產業服務的空間占比為70%，配套設施的空間占比為30%。

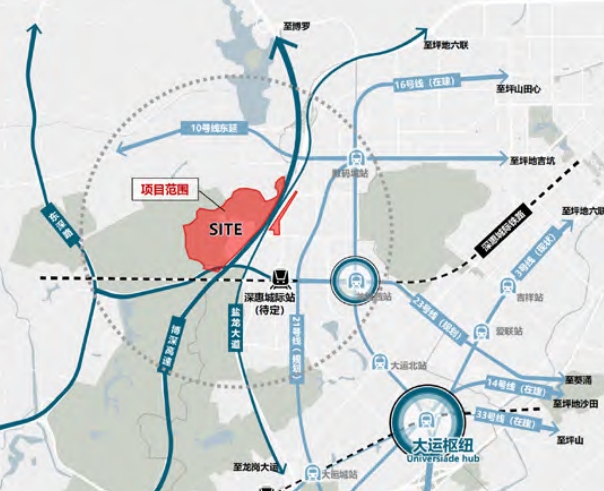

圖3 深圳建筑產業生態智谷園區區位

深圳建筑產業生態智谷園區依據碳中和園區的實現路徑，對降耗、替代、平衡和推動四個步驟分別進行具體設計，并從提升能效、建立可再生能源及智慧能源體系、推行碳匯及碳交易和宣傳“雙碳”教育四個方面踐行實現路徑。

二、提升能效

提升能效主要從四個方面出發 ： 在園區層面，主要從固體廢棄物處理和清潔交通兩個方向提出改進策略 ； 在建筑層面，從被動策略和主動策略兩個方向出發做優化，其中被動策略優化包含建筑窗墻比優化和室內外風環境優化，主動策略優化包含空調系統選型、群智能技術應用、照明系統、非傳統水源系統和豎向交通控制等方面的優化。園區建筑應盡可能地達到超低能耗建筑標準，從而為園區碳中和工作打好基礎。

2.1 被動策略優化

1）園區內建筑主要采用幕墻體系。以塔樓為例，其幕墻的窗墻比較高，室內采光良好，同時增加了建筑夏季得熱量與冬季失熱量，加重了建筑非過渡季節的冷熱能耗。為了平衡采光與保溫、隔熱的問題，設計團隊在園區塔樓南北立面中使用封閉脫空立面——全封閉的雙層外墻（圖4），其最外部是單層玻璃，中部是集成卷簾，內部是三層玻璃，這些面板是完全封閉的，配備加壓、過濾和除濕空氣的模塊，可以避免空腔內的冷凝和熱量積聚。這種幕墻設計降低了外圍護結構的傳熱系數，使室內辦公區獲得較大采光，還可以減少傳導得熱。

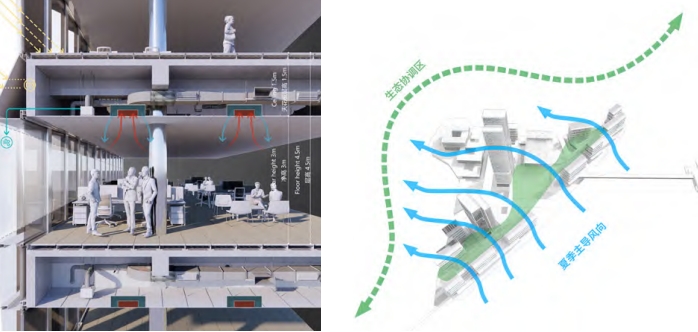

圖4 園區塔樓幕墻剖面圖

圖5 夏季園區風入口示意圖

2）對園區建筑進行室內外風環境模擬，多次優化并營建舒適的室外微環境和室內通風環境。深圳地區夏季盛行東南風，冬季盛行東北風，園區北側與西側有山體環繞，對于冬季寒風有很好的阻擋效應，所以園區設計主要考慮夏季自然通風，避免出現較大的靜風區。在模擬結果中，建筑群南北側的沿街背面空間出現了局部的靜風區，為了緩解這種情況，設計團隊將建筑群沿著博深高速的形體進行拆分，增加四個夏季風入風口，以調節沿街背面空間的微環境（圖5、圖6）。

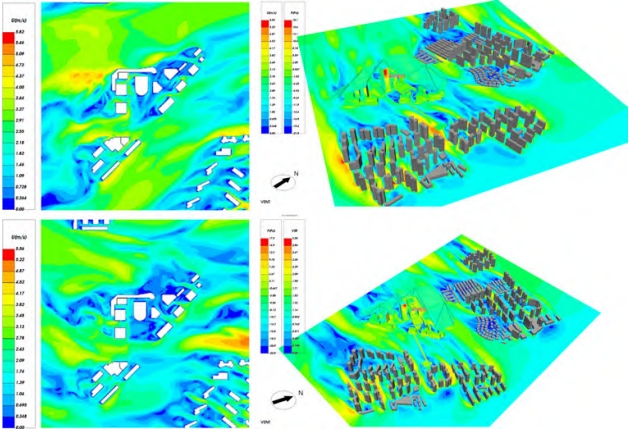

圖6 夏、冬季節園區室外風環境模擬圖

3）依據園區地形優勢和現狀條件，打造微氣候生態谷（圖7）。園區地處自然和城市的銜接空間，在建筑東南立面設置開放界面，可以讓視線貫穿園區，從而拉近城市與山景的距離，形成柔性的自然界面、城市陽臺。園區與鷹咀山生態協調區形成微氣候聯動系統。

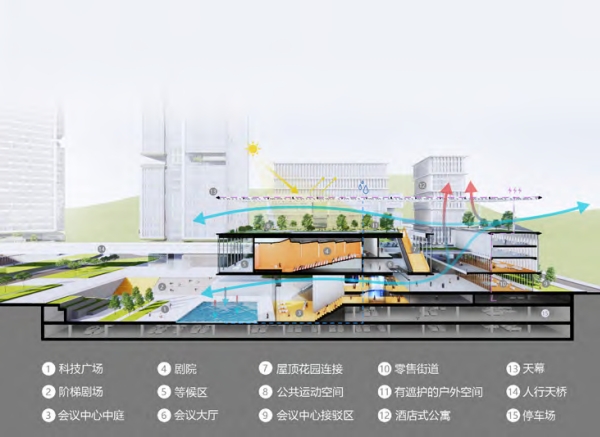

圖7 園區微環境示意圖

4）在園區設計垂直生態系統。一方面，在裙房設計生態圍院，在辦公空間插入模塊化的花園，通過橫向與縱向的搭配組合，形成錯落的花園式辦公空間 ； 另一方面，在塔樓中設計綠色核心與云中中庭，綠色核心是指在塔樓中每十層設置一個三層通高的綠色空間，使塔樓在垂直方向獲得連續的景觀視野，有助于塔樓夏季的遮陽、隔熱，并讓高處的微環境更加舒適，減少了夏季的冷負荷，同時豐富了室內辦公區域的空間體驗，實現了休閑與辦公的交叉融合。云中中庭不僅提供了一個良好的高海拔觀景平臺，還配備了高效幕墻系統與遮陽天花板，為用戶提供了舒適、休閑的體驗空間，同時結合綠色核心與地面大廳連接，有助于塔樓內部的自然通風，可有效調節室內濕度和溫度。處在塔冠的兩個凸起部分設有光伏集成的遮光翅片，它們的形狀允許其在風力渦輪機所在的中心創建風洞（得益于高海拔和雙朝向），從而產生清潔能源。

2.2 主動策略優化

建筑層面的主動策略主要體現為各種節能設備的選擇與應用，主要體現在四個方面 ：

第一，空調選型。園區選用螺桿式熱泵機組與離心熱泵機組，熱泵機組在冬季時從地層中吸熱，在夏季時向地層中放熱，不同季節運行工況的轉換靠切換閥門實現。

第二，配備群智能技術。園區以無中心、自組織的架構實現對建筑中設備系統的自動智能控制，可以縮短調試周期，提高管理效率，降低運行能耗。

第三，辦公區域統一使用LED燈具。由于照明部分能耗占據建筑能耗的比例為18%，LED光源作為新型固體綠色光源，可直接把電能轉化成為光能，具有節能、環保、高效、壽命長等優點。第四，垂直交通采用節能電梯。將運動中的機械能通過能量回饋器轉變成電能并送回交流電網，供其他用電設備使用，實現節能。

主動式節能是一種輔助性的措施，對碳中和園區的實現有較大的幫助，但也會帶來一定的投資負擔，選取設備時應充分考慮投資預算和節能目標之間的平衡。

2.3 無廢園區

在園區內設置智慧垃圾箱，對于廚余垃圾、可回收垃圾、有害垃圾和其他垃圾進行初步分類，廚余垃圾可用于生物處理，而可回收垃圾可用于材料回收，最大限度地減少園區內環境污染的問題。區別于單體建筑，固體廢棄物回收可以為社會貢獻一定的能源效益和經濟效益，如將廚余垃圾進行發酵處理，其產生的沼氣可用于發電，而可回收垃圾可以二次利用金屬、玻璃和木材等，有助于減少二次生產建材的碳排放。

2.4 清潔交通

園區內安置純電動汽車，用于替代高碳排的油車。電動汽車還可以作為一種“儲能工具”，在園區供電充盈且電價較低的時候，存儲園區自產的光電或市政綠電。因此，清潔交通是園區內柔性用電的一大關鍵，相比綜合儲能系統，其成本低且靈活性較高，其使用頻率越高，維護成本則越低。

三、建立可再生能源及智慧能源體系

基于深圳建筑產業生態智谷園區的總體規模與深圳市的氣候條件，太陽能是可行性與經濟性較高的可再生能源。深圳市年輻照量為4617.9 MJ/m2，目前園區中的主體塔樓朝向為正南、正北，沿高速公路界面的建筑走向則為西南、東北。根據項目場地所在位置和氣象條件，本文對該項目的太陽輻射進行了模擬分析。模擬結果顯示 ： 根據塔樓屋頂、裙樓屋頂、廊道屋頂?shù)奶栞椛渲?，可考慮鋪設光伏板，并采用單晶硅組件，發電效率可達22% ； 塔樓高處南立面與沿高速裙樓的東南立面可設置立面光伏一體化的局部試點，為保證透光性，材質選擇碲化鎘，雖然發電效率只有8.8%，但靈活性較高，可以與設計高度結合。園區屋頂可用于布置光伏發電的面積只有42330 m2，按照50%的面積鋪設光伏，總裝機容量約為4233 kWp，如果按年有效日照時數為1500 h計算，那么園區光伏年發電量將達到1397 MWh。

園區作為一個以生產為主的建筑群，必然在用能上呈現周期性的波動 ： ①季節性波動，由于季節冷熱負荷的增加，夏季、冬季的用能遠高于過渡季節 ； ②工作日用能高于節假日，從而形成以周為單位的用能周期 ； ③晝夜周期，生產區域的白晝能耗較高，而夜晚僅保持基礎能耗。因此，園區需要配備智慧能源系統，結合儲能系統進行柔性調節，總體遵循“低儲高用”的原則，即“低價時儲存，高價時消納”。當電網中的綠電供應充足時，園區在滿足自身用能的基礎上，可將多余的低價電力儲存到園區的電動車蓄電池中，也可使用熱泵制熱或制冷，將電力存儲到儲熱或冷水罐中；當電網中綠電供應短缺時，園區便可將存儲的電能進行消納，不僅能降低用能成本，還能錯時利用電網中波動的可再生能源。綜合儲能系統應根據園區一定日期內的用能總量、投資成本、高峰低谷用能差、儲能方式和園區現有條件進行儲能設備選擇，基于深圳建筑產業生態智谷園區的現有場地條件，在園區內建設集中式蓄電池儲能電站，借助電動汽車這類移動儲能設備，消納夜間剩余的電力。

四、推行碳匯及碳交易

園區被鷹咀山三面環抱，自然碳匯基底較好，因此整體可采用最小干預原則進行弱開發，旨在保護生態本底，修復自然生境。設計可對園區整體的自然綠地采用慢行步道串聯的策略，并結合局部小品與建筑向人們普及綠色“雙碳”知識。2022年5月，《深圳市碳排放權交易管理辦法》通過審議，政府統一領導碳排放交易工作，并組織建設碳排放交易市場。園區可以依據政府制定的固定碳排配額進行全年碳排目標設定及碳排分析與檢測。在此基礎上，通過碳交易完成園區的配額任務，能在數量層面實現碳排放、吸收的平衡。

五、宣傳“雙碳”教育

園區碳中和路徑的最后一步是價值鏈和產業鏈的推動。碳中和的理念不僅要在物質生產中實現，還要刻入思想層面。園區各個公共空間節點可分散布置與“雙碳”主題相關的建筑小品，采用可回收的建筑材料，以便更新及維護。同時，園區內還可設置臨時或永久的碳中和主題展廳與報告廳，與政府及相關企業聯合舉辦低碳趨勢及技術交流會或者展覽，逐漸形成建筑“雙碳”主題生態圈。

結語

“雙碳”任務在建筑行業任重道遠。本文對于深圳建筑產業生態智谷園區對碳中和的實現路徑及技術體系的探索，僅僅是當前園區碳中和規劃建設的眾多實踐之一。設計團隊將總體的實施路徑分為四個部分，按照從易至難、從具體措施到思維模式的邏輯進行推進 ： ①對建筑進行節能，甚至超低能耗、近零能耗設計，從本源降低建筑運行階段的能源消耗水平，以減少后續減碳工作的壓力 ； ②充分利用可再生能源，如園區內的現有太陽能、風能和地熱資源，并通過“結合儲能+智慧能源管理平臺”的方式，提高消納市政電力中過剩綠色能源的能力，借此實現平抑市政電網峰谷壓力和進一步減少園區碳排放的“雙贏”效果 ； ③當園區內的減碳與產能潛力挖掘到較高水平時，可以借助自然碳匯和碳交易達到碳中和目標的剩余差值 ； ④將園區打造為雙碳主題的“展廳”，通過低碳技術的展示與宣傳，推動政府、上下游產業和周邊社區居民生活共同走向綠色低碳，促進形成完整的、具有傳遞屬性的碳中和價值鏈，從而實現全壽命期碳中和園區的建設目標。(作者：楊絲路 李菲　宋風暖　楊鈺　黃獻明)
